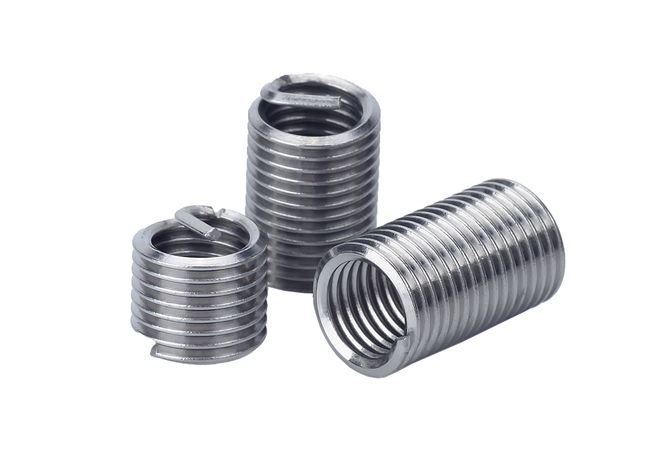

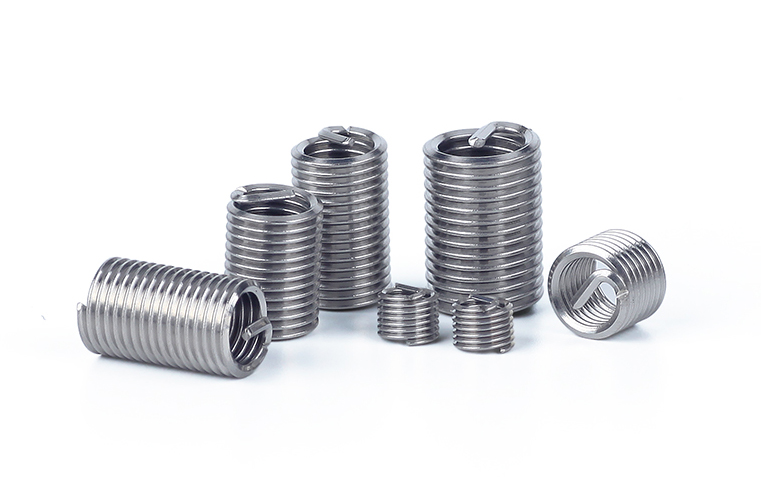

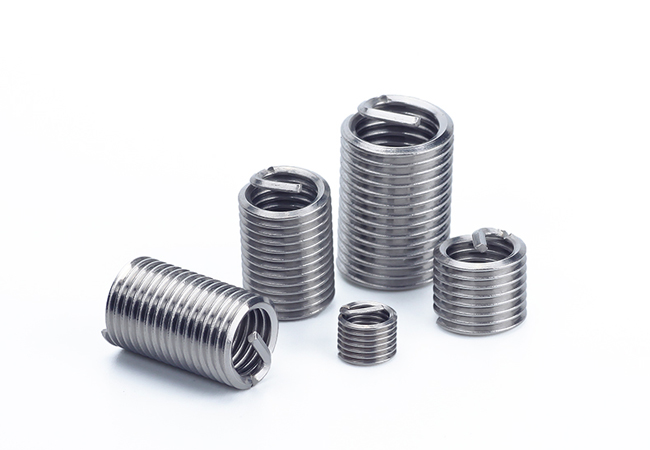

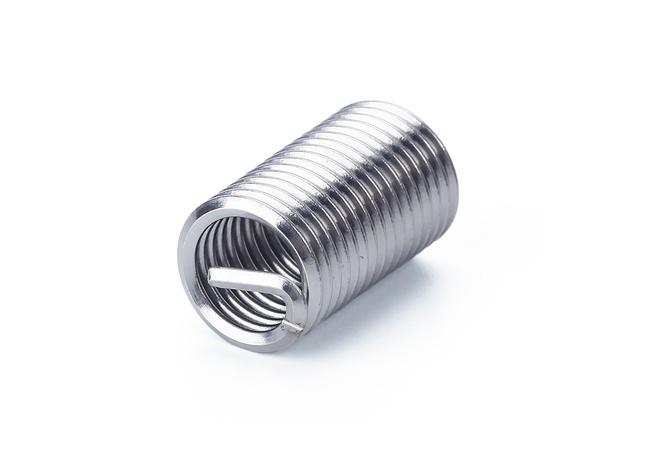

Fabricadas em aço inoxidável Nitronic 60, essas inserções impedem que o parafuso prenda ou grude sem nenhum revestimento ou lubrificante que possa contaminar ambientes livres de partículas. Também conhecidas como pastilhas Heli-Coil, possuem bobinas que se expandem uma vez instaladas para ancorar com segurança a pastilha. Todos têm uma ponta para facilitar a instalação. Uma ferramenta de instalação prende a ponta e reduz o diâmetro da bobina, permitindo que a pastilha se encaixe nos furos roscados. Retire o pino para inserir o parafuso. A instalação requer uma broca, uma torneira de inserção helicoidal, uma ferramenta de instalação e uma ferramenta de interrupção de pinos.
As pastilhas que atendem à DIN 8140 seguem os padrões internacionais de dimensões.

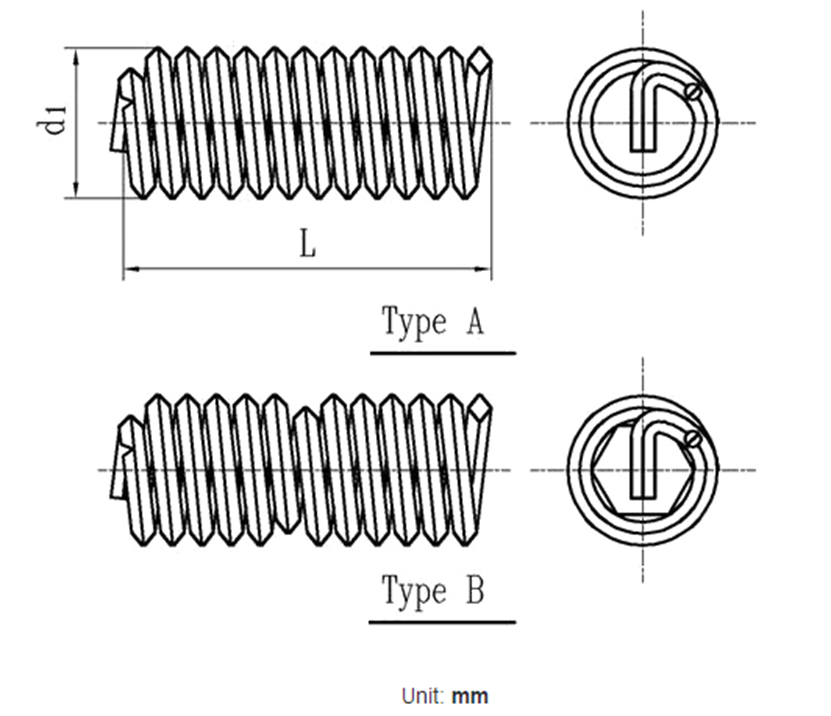

| Rosca d | M2 | M2.5 | M3 | (M3.5) | M4 | M5 | M6 | (M7) | M8 | M8 | M10 | M10 | M10 | M12 | M12 | M12 | ||
| P | Rosca grossa Passo | 0.4 | 0.45 | 0.5 | 0.6 | 0.7 | 0.8 | 1 | 1 | 1.25 | - | 1.5 | - | - | 1.75 | - | - | |
| Fio fino Passo | - | - | - | - | - | - | - | - | - | 1 | - | 1 | 1.25 | - | 1 | 1.25 | ||
| L ③ | tamanho nominal （min） | 2 | 2.5 | 3 | 3.5 | 4 | 5 | 6 | 7 | 8 | 8 | 10 | 10 | 10 | 12 | 12 | 12 | |
| tamanho nominal （max） | 5 | 6.25 | 7.5 | 8.75 | 10 | 12.5 | 15 | 17.5 | 20 | 20 | 25 | 25 | 20 | 30 | 24 | 24 | ||
| n ② | Número de voltas （min.） | 2.9 | 3.5 | 3.9 | 3.7 | 3.7 | 4.3 | 4.2 | 5.3 | 4.7 | 6.1 | 5 | 7.6 | 6 | 5.2 | 9.3 | 7.4 | |
| Número de voltas （max.） | 8.9 | 10.5 | 11.1 | 11.2 | 10.9 | 12.3 | 12.3 | 14.3 | 13.5 | 16.5 | 14.2 | 20.7 | 13.1 | 14.7 | 19.5 | 15.9 | ||
| d1 | Grande diâmetro (min) | 2.6 | 3.3 | 3.8 | 4.55 | 5.15 | 6.35 | 7.6 | 8.65 | 9.85 | 9.85 | 12.1 | 12.1 | 12.1 | 14.4 | 14.4 | 14.4 | |
| Grande diâmetro (max) | 2.8 | 3.5 | 4 | 4.75 | 5.35 | 6.6 | 7.85 | 8.9 | 10.1 | 10.1 | 12.5 | 12.5 | 12.5 | 14.8 | 14.8 | 14.8 | ||
| Rosca d | M12 | (M14) | (M14) ① | (M14) | M16 | M16 | (M18) | (M18) ① | (M18) | (M18) | M20 | M20 | M20 | (M22) | (M22) | (M22) | ||
| P | Rosca grossa Passo | - | 2 | - | - | 2 | - | 2.5 | - | - | - | 2.5 | - | - | 2.5 | - | - | |
| Fio fino Passo | 1.5 | - | 1.25 | 1.5 | - | 1.5 | - | 1.5 | 1.5 | 2 | - | 1.5 | 2 | - | 1.5 | 2 | ||
| L ③ | tamanho nominal （min） | 12 | 14 | 14.4 | 14 | 16 | 16 | 18 | - | 18 | 18 | 20 | 20 | 20 | 22 | 22 | 22 | |
| tamanho nominal （max） | 30 | 35 | 16.4 | 35 | 40 | 40 | 45 | 12 | 45 | 45 | 40 | 40 | 40 | 44 | 33 | 44 | ||
| n ② | Número de voltas （min.） | 6.2 | 5.6 | 9.4 | 7.4 | 6.5 | 8.7 | 5.6 | - | 9.5 | 7.1 | 6.3 | 10.7 | 8 | 6.9 | 11.7 | 8.7 | |
| Número de voltas （max.） | 15.7 | 15.2 | 10.6 | 19.9 | 17.5 | 22.9 | 15.5 | 6 | 25.3 | 19.1 | 13.7 | 22.4 | 16.8 | 15 | 18.1 | 18.4 | ||
| d1 | Grande diâmetro (min) | 14.4 | 16.8 | 16.8 | 16.8 | 19 | 19 | 21.5 | 21.5 | 21.5 | 21.5 | 23.7 | 23.7 | 23.7 | 26.3 | 26.3 | 26.3 | |
| Grande diâmetro (max) | 14.8 | 17.2 | 17.2 | 17.2 | 19.4 | 19.4 | 22 | 22 | 22 | 22 | 24.2 | 24.2 | 24.2 | 26.8 | 26.8 | 26.8 | ||
| Rosca d | M24 | M24 | M24 | (M27) | M30 | M30 | M30 | (M33) | (M33) | M36 | M36 | M36 | (M39) | (M39) | (M39) | |||
| P | Rosca grossa Passo | 3 | - | - | 3 | 3.5 | - | - | 3.5 | - | 4 | - | - | 4 | - | - | ||
| Fio fino Passo | - | 1.5 | 2 | - | - | 1.5 | 2 | - | 2 | - | 2 | 3 | - | 2 | 3 | |||
| L ③ | tamanho nominal （min） | 24 | 24 | 24 | 27 | 30 | 30 | 30 | 33 | 33 | 36 | 36 | 36 | 39 | 39 | 39 | ||
| tamanho nominal （max） | 48 | 36 | 48 | 54 | 60 | 45 | 45 | 66 | 49.5 | 72 | 54 | 54 | 78 | 58.5 | 58.5 | |||
| n ② | Número de voltas （min.） | 6.2 | 12.9 | 9.6 | 7.1 | 7 | 16.5 | 12.3 | 7.8 | 13.7 | 7 | 14.1 | 9.9 | 7.7 | 16.3 | 10.8 | ||
| Número de voltas （max.） | 14 | 19.8 | 20.2 | 15.4 | 14.9 | 25.3 | 19 | 16.5 | 21.2 | 15.2 | 21.9 | 15.3 | 16.6 | 25 | 16.8 | |||
| d1 | Grande diâmetro (min) | 28.6 | 28.6 | 28.6 | 32.2 | 35.2 | 35.2 | 35.2 | 38.3 | 38.3 | 42.1 | 42.1 | 42.1 | 45.1 | 45.1 | 45.1 | ||
| Grande diâmetro (max) | 29.1 | 29.1 | 29.1 | 32.7 | 35.7 | 35.7 | 35.7 | 38.8 | 38.8 | 42.6 | 42.6 | 42.6 | 45.6 | 45.6 | 45.6 | |||
